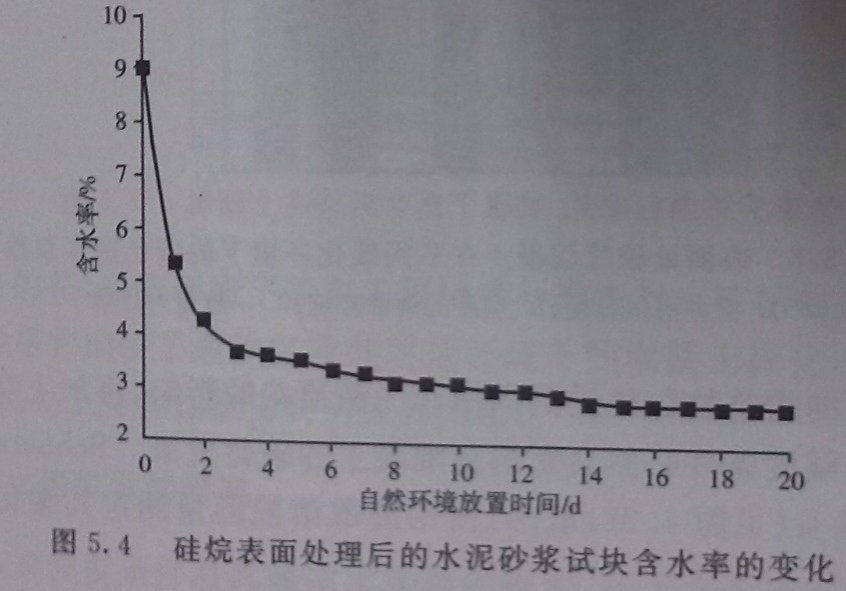

經硅烷類滲透型涂料表面處理后，混凝土仍具有良好的透氣性，混凝土內部水分可通過表層向外揮發，也同樣不會影響CO2向混凝土內部的擴散和遷移。圖5.4為水分含量達9％的水泥砂漿試塊用硅烷表面處理后，在自然環境下的干燥情況。3d后殘余含水量在3％~4％，水分的揮發速度與普通水泥試塊接近，這說明表面處理并不會影響混凝土的水分揮發，即不會影響混凝土的透氣性。由此看來，滲透型涂料表面處理后混凝土雖然降低了毛性吸水性，但透氣性并沒有變化，經表面處理后混凝土的和未經表面處理混凝土的碳化性能應基本相同。

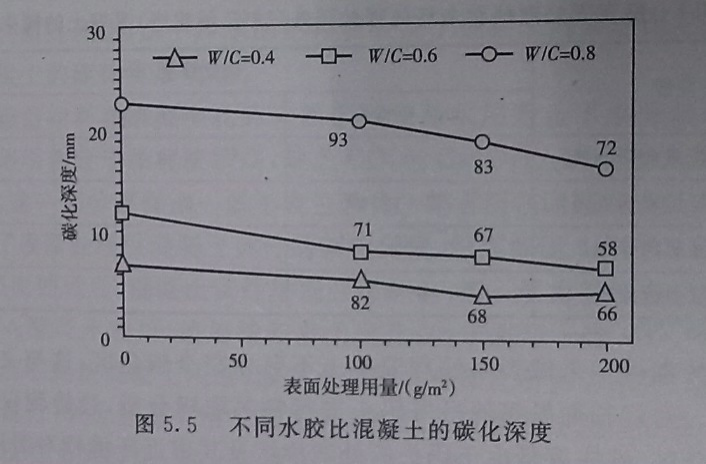

對經硅烷-硅氧烷表面處理過的混凝土進行加速碳化試驗，16周后測定碳化情況，發現表面處理后混凝土的碳化深度稍有減少，并且隨涂料用量增加，碳化深度有進一步減小的趨勢，而在滲透型涂料用量相同的條件下，混凝土水膠比越小則碳化深度越小，如圖5.5所示，水膠比仍是決定表面處理后混凝土碳化性能的主要因素，圖5.5所示。水膠比仍是決定表面處理后混凝土碳化性能的主要因素，圖5.5中的數字表示混凝土使用不同涂料用量進行表面處理后碳化深度占未經處理混凝土碳化深度的百分比。

需要說明的是，該快速試驗結果是在相對濕度為60％的條件下得到的。如果染化環境非常干燥，未經表面處理的混凝土失水較快而經表面處理的混凝土由于失水較慢反而會使碳化進程加快，致使碳化深度較大。
