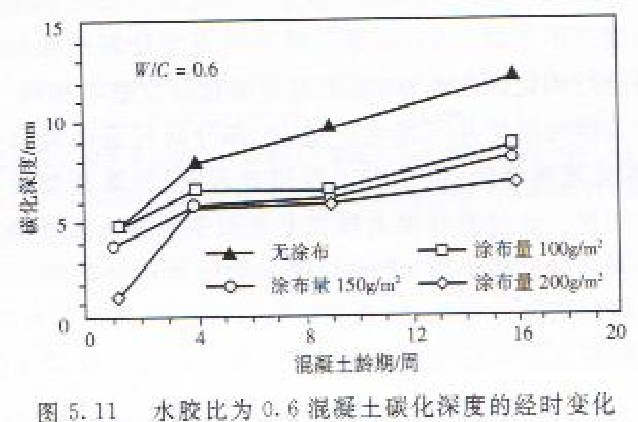

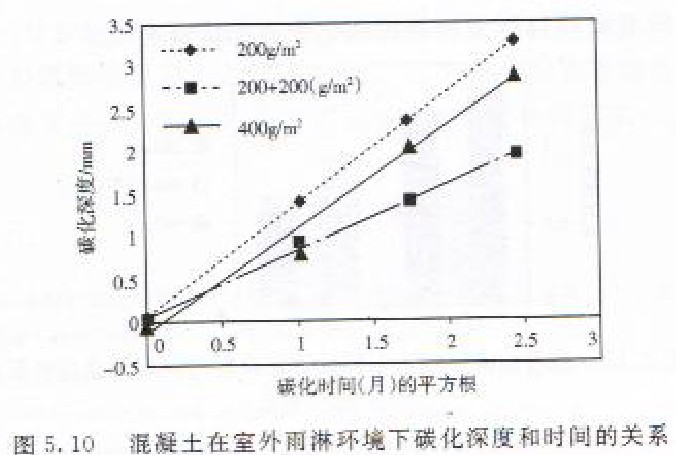

為研究滲透型涂料用量和處理次數對表面處理后混凝土碳化性能的影響，文獻使用硅烷乳液，采用不同用量和不同涂刷次數對混凝土進行表面處理，然后置于室外雨淋環境下研究混凝土的碳化情況。結果如圖5.10所示，可見，隨著滲透型涂料使用量增加，混凝土的碳化速度系數減小，抗碳化能力增強；當滲透型涂料用量相同時，多次處理比單詞處理抗碳化效果好。文獻也得到出類似結論，結果如圖5.11所示。菁滋發

筆者所在課題組成員也對經表面處理、未經處理以及內摻硅烷的混凝土試件進行了加速碳化試驗。所用混凝土水膠比為0.5，進行表面處理的滲透型涂料用量分別為硅烷乳液400g/m2、硅烷凝膠100g/2（圖中分別用C400、G100、G400表示），上述試件以及未經處理，硅烷乳液內摻處理試件（圖中分別用00、1W表示）經7d、28d和72d快速碳化后的碳化深度如圖5.12所示，可以看出，經表面處理后混凝土碳化深度減小，使用400g/m2凝膠較100gm2凝膠效果更好，而內摻硅烷試件的碳化深度則相對增加。
