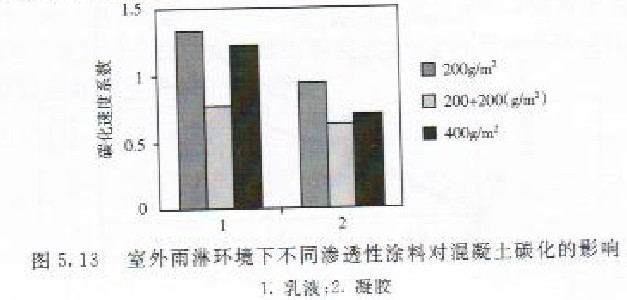

對室外雨淋環境下滲透型涂料表面處理后混凝土的碳化影響進行了比較，如圖5.13所示。由圖可見，在表面處理用量和涂刷次數相同的情況下，用凝膠處理的效果均好于乳液。從圖5.12也可看出，在用量同為400/m2的情況下，硅烷凝膠比硅烷乳液對混凝土長期抗碳化能力的提高有效。

       德國慕尼黑奧林匹克村的試驗結果表明，經防水處理和未防水處理所測得的混凝土碳化深度基本相同。Vrics等對未經表面處理試件和經表面處理的試件在暴露幾年后進行碳化深度測量，結果也是碳化深度基本相同。

       但目前的有關研究結論并不完全一致，大部分研究表明經滲透型涂料表面處理后，混凝土的碳化速率降低；但也有工程調查表明，經滲透型涂料表面處理后混凝土的碳化速率加快。這種差異很大程度上來源于混凝土內外部環境相對濕度的不同。當混凝土周圍濕度較小時，表面處理可能降低碳化進度；當濕度較大時，表面處理可能加快碳化進度。因此，滲透型涂料適用的環境條件尚需細化研究。

       考慮滲透型涂料表面處理的影響因素，對表面處理后混凝土的碳化深度進行計算。

   x(t)=asd√t      （5.3）

              asd=akβercδs   （5.4）

      式中，x(t)為混凝土在時刻t的碳化深度；asd為滲透型涂料表面處理后混凝土的碳化速度系數；t為碳化時間；ak為混凝土碳化速度系數特征值；βe為環境作用影響系數；rc為材料影響系數；δs 為滲透型涂料影響系數。

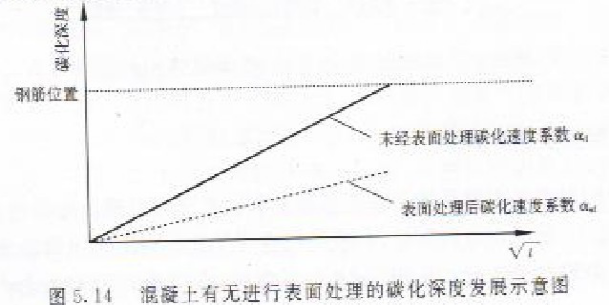

       如果表面處理后混凝土的碳化速度系數小于未做表面處理混凝土的碳化速度系數，則混凝土的碳化深度發展情況如圖5.14所示。

      混凝土中的濕擴散對其碳化影響很大，而表面處理對混凝土的濕擴散影響也很大，故表面處理將影響混凝土的碳化性能。為進一步明確表面處理對混凝土碳化的影響機理，需要進一步進行相關的實驗研究和數值分析等工作。
