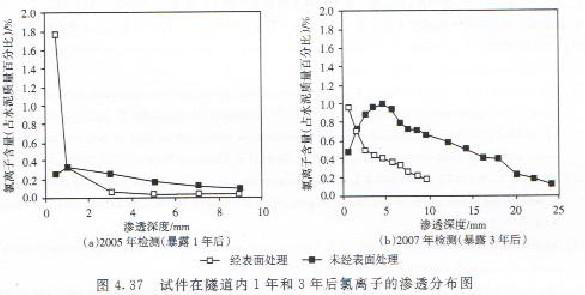

為評估滲透型涂料表面處理的長期性能，Johnnsson在瑞士Eugenia隧道內進行現場試驗，該地區一年中大約有四個月會向道路上撒除冰鹽。圖4.37顯示了現場試驗一年和三年后經表面處理和未經表面處理混凝土（W/C=40.45）中的氯離子含量和分布情況（經檢測硅烷的有效滲透深度是2~3mm）

從圖4.37中可以看出，滲透型涂料抵抗氯離子侵蝕的效果非常明顯。由于被雨水或車輛濺起來的水沖刷，混凝土試件表面的氯離子濃度往往較低，稱為“沖刷”效應。但從圖中可以看出，經表面處理試件的所謂“沖刷”效應不明顯，其外表面處氯離子濃度最大。而未經表面處理試件的氯離子含量峰值點位于距外表面5mm處，反映了“沖刷”效應。

實驗室試驗表明滲透性涂料表面處理后混凝土抗氯離子性能大幅度提高，長期現場實驗也大多反映了其優良效果。鑒于滲透性涂料應用于實踐工程的時間不長，有必要進行深入的現場長期實驗，以進一步驗證滲透型涂料的表面處理效果及其長期有效性。
